ESP32-S3-RLCD-4.2 智能时钟

本文代码绝大部分都通过 AI 完成

基于 ESP-IDF 框架和 LVGL 图形库开发的 ESP32-S3 智能时钟，集成了网络对时、温湿度检测和电池电量显示等功能。下载链接：https://higa.teracloud.jp/share/11e2ac0228256c16

功能特点

实时时钟显示：使用等宽字体显示时间（时：分: 秒年 - 月 - 日）
网络对时：通过 GPIO18 按键触发 WiFi 连接，使用 SNTP 协议从 NTP 服务器同步时间，同步完成后自动断开 WiFi 节省电量
温湿度监测：通过 SHTC3 温湿度传感器实时监测环境温度和湿度，并在界面顶部显示
电池电量显示：通过 ADC 采样电池电压，计算并显示电量百分比，配有电池图标

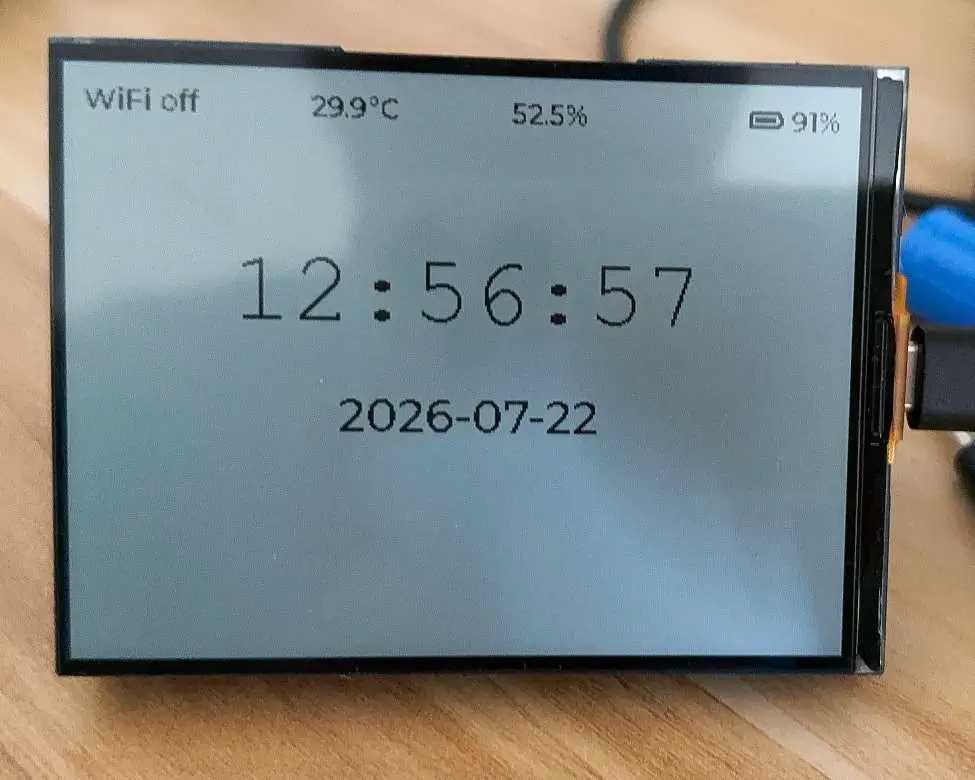

外观

硬件平台

主控芯片：ESP32-S3
显示屏：电阻式 LCD（RLCD），分辨率 400×300，黑白双色
温湿度传感器：SHTC3，I2C 接口（SDA=GPIO14，SCL=GPIO13）
功能按键：GPIO18（触发网络对时）
电池电压检测：ADC 通道采样

项目结构

demo/
├── CMakeLists.txt               # 根级CMake构建文件
├── main/
│   ├── CMakeLists.txt           # main组件构建文件
│   ├── main.cpp                 # 程序入口
│   ├── idf_component.yml        # 组件依赖声明
│   └── user_config.h            # 用户配置（屏幕尺寸等）
├── components/
│   ├── app_bsp/                 # LVGL BSP 封装
│   │   ├── lvgl_bsp.h/.cpp      # LVGL初始化与任务管理
│   │   └── CMakeLists.txt
│   ├── esp_wifi_bsp/            # WiFi驱动封装
│   │   ├── esp_wifi_bsp.h/.c    # WiFi连接/断开/状态检测
│   │   └── CMakeLists.txt
│   ├── port_bsp/                # 底层硬件抽象层
│   │   ├── display_bsp.h/.cpp   # RLCD显示屏驱动
│   │   ├── i2c_bsp.h/.cpp       # I2C总线封装
│   │   ├── i2c_equipment.h/.cpp # SHTC3传感器驱动
│   │   ├── adc_bsp.h/.cpp       # ADC电池电压采样
│   │   ├── gpio_bsp.h/.cpp      # GPIO按键检测
│   │   └── CMakeLists.txt
│   └── user_app/                #用户应用层（核心）
│       ├── user_app.h/.cpp      #主时钟应用逻辑
│       ├── cour.c/h             #Courier等宽字体（50px）
│       └── CMakeLists.txt
└── managed_components/
    └── lvgl__lvgl/              # LVGL图形库（V9）

代码原理详解

程序启动流程 (`main.cpp`)

app_main()
├── UserApp_AppInit()       # 初始化外设和传感器
│   ├── 设置时区 CST-8
│   ├── espwifi_Init()      # WiFi协议栈初始化（不连接）
│   ├── Adc_PortInit()      # ADC初始化（电池采样）
│   ├── Gpio_PortInit()     # GPIO18按键初始化
│   ├── I2cbus.Init()       # I2C总线初始化 (SDA=14, SCL=13)
│   ├── new Shtc3Port()     # 挂载SHTC3传感器
│   └── settimeofday()      # 设置初始时间
├── RLCD_Init()             # 显示屏初始化
├── Lvgl_PortInit()         # LVGL初始化（400×300）
├── UserApp_UiInit()        # 构建LVGL界面
└── UserApp_TaskInit()      # 启动时钟更新定时器

LVGL 界面布局 (`user_app.cpp`)

屏幕分辨率为 400×300，使用 6 个 lv_label 标签组成界面：

┌─────────────────────────────────────────────────┐
│ [WiFi off]    [25.3°C]  [58.6%]    [🔋 87%]     │ ← 状态栏（顶部）
│                                                 │
│                                                 │
│                  14:28:35                       │ ← 时间（Courier字体，50px）
│                                                 │
│                                                 │
│                 2024-07-01                      │ ← 日期
│                                                 │
│                                                 │
└─────────────────────────────────────────────────┘

标签	位置	说明
`status_label`	(10, 10)	WiFi 状态（WiFi off/Connecting/Syncing/Sync done）
`temp_label`	(120, 10)	温度显示（SHTC3 读取）
`humi_label`	(220, 10)	湿度显示（SHTC3 读取）
`battery_label`	(310, 10)	电量 + 电池图标（`LV_SYMBOL_BATTERY_FULL`）
`time_label`	居中	时间显示（Courier 等宽字体 50px）
`date_label`	(0, 160)	日期显示（居中）

时钟更新机制

使用 LVGL 定时器 lv_timer_create() 每秒执行一次回调 clock_update_cb：

1 2	// 1s周期触发 clock_timer = lv_timer_create(clock_update_cb, 1000, NULL);

回调函数内部逻辑：

调用 time() 获取系统时间戳 → localtime_r() 解析为时分秒年月日
snprintf() 格式化字符串后写入各 lv_label
读取 SHTC3 传感器 → 更新温湿度标签
ADC 采样 → 更新电池电量（附带 LV_SYMBOL_BATTERY_FULL 图标）
按键检查 → 网络对时状态机

按键触发网络对时流程（状态机）

核心设计原则：WiFi 按需连接，同步完成立即断开以降低功耗。

GPIO18按键按下
      │
      ∨
 sync_in_progress = true
 status = "Connecting..."
 espwifi_Connect() → SNTP 初始化
      │
      ├-> WiFi连接成功（got IP）
      │     status = "Syncing time..."
      │     等待约5秒（确保 SNTP 同步完成）
      │     │
      │     ∨
      │     status = "Sync done"
      │     espwifi_Disconnect()  ← 立即断开WiFi
      │     等待2秒显示成功
      │     status = "WiFi off"
      │     sync_in_progress = false
      │
      └-> 10秒超时未连接
            status = "Connect failed"
            espwifi_Disconnect()
            等待2秒显示失败
            status = "WiFi off"
            sync_in_progress = false

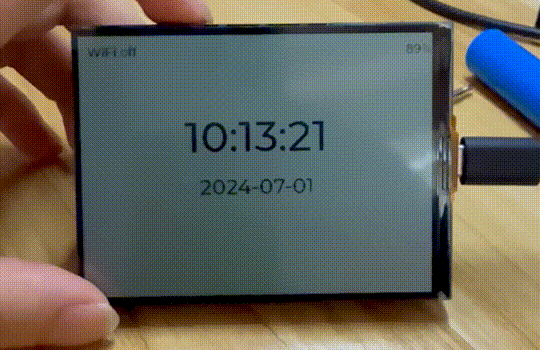

网络校时

SNTP 配置（sntp_time_sync）：

NTP 服务器：ntp.aliyun.com（阿里云国内节点）
时区：CST-8（东八区北京时间）
模式：SNTP_OPMODE_POLL（轮询模式）

WiFi 驱动设计 (`esp_wifi_bsp.c`)

采用 两阶段初始化 分离初始化和连接：

函数	作用	是否耗电
`espwifi_Init()`	初始化 NVS/Netif/WiFi 协议栈，写入 SSID + 密码	初始化阶段运行
`espwifi_Connect()`	调用 `esp_wifi_start()` 启动射频并连接 AP	开启射频（耗电）
`espwifi_Disconnect()`	调用 `esp_wifi_stop()` 关闭射频	关闭射频（省电）

WiFi 状态通过事件回调 event_handler 维护：

IP_EVENT_STA_GOT_IP → wifi_connected = true
WIFI_EVENT_STA_DISCONNECTED → wifi_connected = false

SHTC3 温湿度读取 (`i2c_equipment.cpp`)

SHTC3 通过 I2C 通信，设备地址 0x70，时钟速度 400kHz：

读取流程：
1. 发送测量命令 0x7866（Clock Stretching Enabled, Temp First）
2. 等待测量完成（Clock Stretching 由硬件自动等待）
3. 读取6字节：[温度高字节] [温度低字节] [CRC] [湿度高字节] [湿度低字节] [CRC]
4. CRC-8校验（多项式0x31，初始值0xFF）
5. 转换公式：
   温度(℃) = -45 + 175 × rawValue / 65535
   湿度(%)  = 100 × rawValue / 65535

电池电量检测

通过 ADC 采样电池电压，Adc_GetBatteryLevel() 内部将 ADC 采样值映射为百分比。

界面显示时使用 LVGL 内置符号 LV_SYMBOL_BATTERY_FULL 作为电池图标前缀：

1
2
3

snprintf(battery_buf, sizeof(battery_buf),
         LV_SYMBOL_BATTERY_FULL " %d%%", level);
// 输出示例："🔋87%"

显示驱动与 LVGL 渲染

显示屏类型：电阻式 LCD（RLCD），黑白双色
颜色转换：LVGL 输出的 RGB565 颜色值通过阈值 0x7fff 二值化（< 0x7fff 为黑色，否则为白色）
渲染流程：
1. LVGL 内部将界面渲染到 color_map 缓冲区
2. Lvgl_FlushCallback 遍历像素 → 调用 RLCD_SetPixel() 写入屏内缓存
3. RLCD_Display() 一次性刷新整屏 → lv_disp_flush_ready() 通知 LVGL 完成

字体说明

项目使用自定义等宽字体 cour.c：

来源：Courier New（等宽字体，适合时间显示，数字宽度一致避免抖动）
尺寸：50px
位深：1 bpp（黑白，匹配 RLCD 双色屏，最小化 Flash 占用）
字符范围：ASCII 32-127（空格到～，覆盖数字、字母、标点）
生成参数：--bpp 1 --size 50 --no-compress --stride 1 --align 1

编译与烧录

# 配置ESP-IDF环境
cd demo

# 选择目标芯片
idf.py set-target esp32s3

# 编译
idf.py build

# 烧录+监视串口
idf.py flash monitor

低功耗优化

WiFi 按需连接：只有按键触发才启动射频，同步完成后立即 esp_wifi_stop() 关闭
SNTP 单次同步：使用 POLL 模式而非持续监听，避免周期性唤醒
I2C 按需读取：每秒读取一次 SHTC3，而非持续采样
1bpp 字体：最小化 Flash 占用和渲染开销

下步目标

利用股票和天气 api 获取信息并显示

通过 WiFi 或者蓝牙与附近通信，更新同步信息
